使用RADIOSS求解時，集合(groups或set)是非常重要的概念。集合可以説明我們快速地定義一群節點、線、面、組件等等。RADIOSS高手們能懂得如何高效地定義集合，明白什麼時候該調用哪個集合。

但如果你還不是這樣的老司機，就該跟著小汰學學今天的內容啦～

/GRNOD 點集合

如何把一萬個人快速分類？可以按照年齡、性別、名字首字母、籍貫等等，分成不同集合。假設我們要處理一萬個節點是一樣的道理。我們可以把點按照單元類型、元件、屬性等等分類。點集合的全部分類方式如下：

既然是老司機，我們就用一個複雜的整車模型舉例吧：

<整車模型>

這個整車模型有超過一百萬個單元。面對這樣一個複雜模型，來看看如何巧用集合調兵遣將。

例1

用/GRNOD/PART選取輪胎節點，定義與地面的接觸。

<由8個元件組成的輪胎集合>

例2

用/GRNOD/GENE選取車身上所有節點。

這裡用2000000-9000000選取了整車全部節點。ID號範圍可靈活使用。比如在這個例子中，如果只想選取白車身，節點對應的ID範圍是3000000-4000000。

/BOX 箱集合

例3

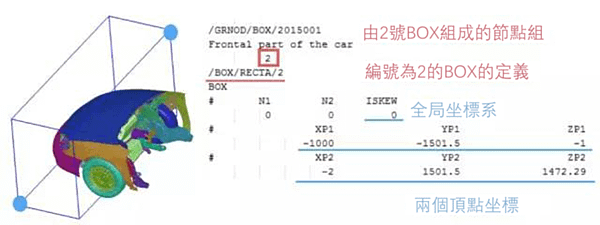

用/BOX/RECTA選取車身前部，定義與牆的接觸。

/SURF 表面集合

例4

選取地面，定義與車的接觸

/SUBSET 子集

子集是包含元件(PART)或其它子集(SUBSET)的集合。比如下圖中，編號為2的子集dummy是由21號和22號子集構成的。

在一個複雜的系統中，我們可以利用子集把元件按層級分類。

<整車子集分類示例>

Tips

當我們在模型中加入子模型檔時，集合的ID號有重合的風險。需要使用renumber或offset把不同子模型的集合ID號區分開來。
