看完上一期《定義好接觸，讓零件不再穿透》（沒看？點此可查看上一期）

相信大家都明白了RADIOSS定義接觸的理論知識。好學的你可能在想，道理我都懂，然而為什麼在HyperCrash或HyperMesh上操作時還是有問題呢？跟著小汰一起一探究竟吧。

我們舉一個具體的例子，分別講解在HyperCrash和HyperMesh中設置Type7/11/24的正確方法。

下圖是一個簡易的車輛模型前部柱碰。在汽車的前部有兩個相鄰的組件，發動機和散熱器。我們接下來將為它們設置接觸。

<汽車前部柱碰>

<汽車簡易內部結構>

首先要明白的是在HyperCrash和HyperMesh中，選取主、從物件的方法是不同哦。具體怎麼不同的呢？重點在下圖(敲黑板)。

<不同類型接觸創建方法>

HyperCrash

從上圖可以看出，不論是Type 7、11還是24，在HyperCrash裡選取主／從物件的方式很直接、簡便。我們為主／從選取對應的元件即可，HyperCrash可以自動從元件上抽取需要的點、線、面集合。

Type 7

點擊功能表列LoadCase>Contact interface，然後點擊新建並選擇要創建的接觸類型Type 7。我們把這個接觸取名為engine_radiator；

<在HyperCrash創建Type 7接觸>

在Master surface(主面)和Slave nodes(從點)中按右鍵Include picked parts，然後分別選擇對應的元件。

<在HyperCrash為Type 7接觸選擇從面／從點>

對於碰撞、跌落問題，可輸入如下參數：

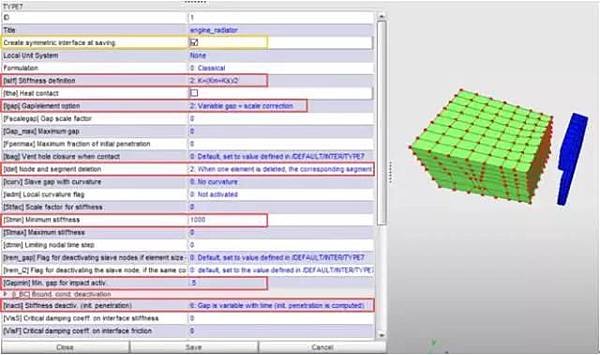

<Type 7接觸參數設置>

如果希望自動創建對稱的接觸（相同設置，調換主從關係），可以勾選Title下方的Create symmetric interface。這樣，完成上面的步驟點擊Save後，HyperCrash會自動創建一個engine_radiator_sym接觸：

<自動生成對稱接觸>

同樣地，設置自接觸時可勾選Self impact。

Type 24

設置方法同上。電子領域跌落和低速碰撞問題，可設置如下參數：

<Type 24參數設置>

Type 11

設置方法同上（不用再寫一遍，好幸福~）

HyperMesh

定義接觸時，HyperMesh對於HyperCrash的主要差別在於：

Type 7

在Model流覽器中按右鍵Create>Contact，Card image選擇Type 7，取名為engine_radiator：

<在HyperMesh中創建Type 7接觸>

對於Type7，HyperMesh和HyperCrash一樣，可以直接選取元件作為主面和從點：

<在HyperMesh中為選取主面／從點>

然而，在HyperMesh中定義Type 24和11就需要先定義set啦。相當於定義面或線組成的集合。Set怎麼定義呢？

原則是組件抽面，面抽線：

對於Type 24需要的面(surf)，可以從元件(component)中抽取一個面的set。

而對於Type 11需要的線(line)，則需要先抽取一個面的set，再從中抽取線的set。

Type 24

首先，我們希望抽取engine元件的外表面。在Solver流覽器中，按右鍵Create>SURF_EXT>PART。我們把這個外表面取名為engine，並在Entity ID選取代表發動機的組件。

<在HyperMesh中創建SURF_EXT>

<為SURF_EXT選擇組件>

在一般的碰撞中，定義好外表面的接觸即可。如果形變非常劇烈，網格內部的平面也需要考慮，在Solver流覽器右鍵點擊Create>SURF_ALL>PART。

然後，定義Type 24接觸時，把Surf_ID(M或S)選為Set類型，並選擇剛剛創建的set即可。

<在HyperMesh中定義Type24接觸>

<選擇Type24接觸的主面>

Type 11

按照剛剛的方法創建了面set(Card image為SURF或SURF_EXT的set)後，可從中抽取線set：在Solver流覽器中，按右鍵Create>Line>Line，將Type選為SURF。

<在HyperMesh中創建LINE>

然後Entity IDs中選擇之前創建的面set，HyperCrash就會自動抽取出線set。定義Type 11的接觸時，選擇創建的線set就可以啦。

通過兩期的技巧教學，是不是對定義接觸理解頗深了呢~還不是十分明白？建議你喝點熱水，把這兩期內容再看幾遍琢磨琢磨。

有其他關於RADIOSS的問題，歡迎留言給我們喔~

Fighting！
