本期我們將從幾何導入、裝配體元件管理、求解設置、線性靜力學分析、模態分析等方面深入學習SimSolid~
具體每個按鈕的功能，請耐心往下看 😄
介面左上角點擊Project → Import from file 或者主工具列第二個圖示 👇

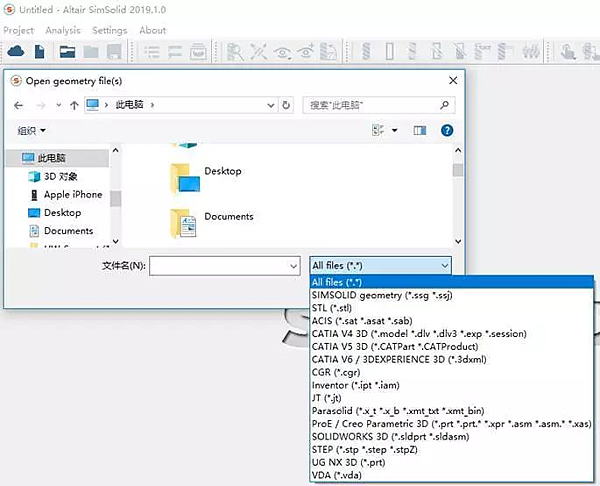

找到需要導入的幾何檔，點擊打開即可。目前支持的檔案格式如下如圖所示：

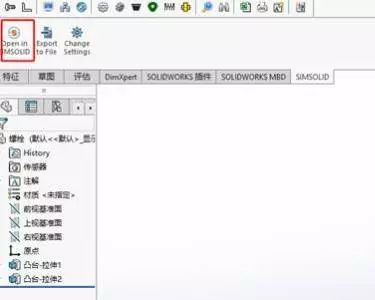

如果你用的是SolidWorks，可以直接將做好的模型一鍵提交到SimSolid求解：

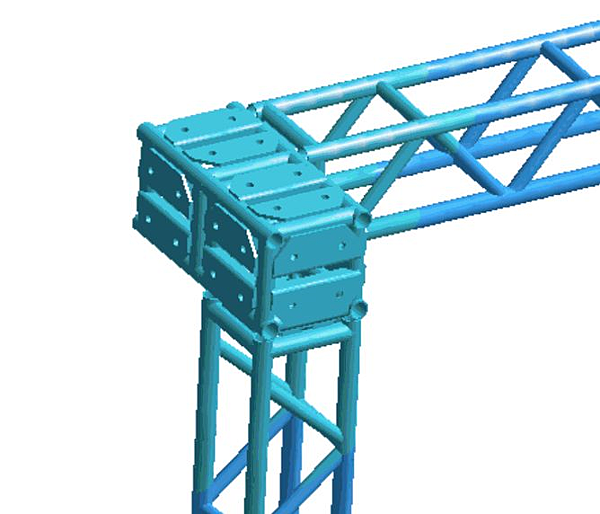

建議直接使用實際可製造的幾何體，不需要簡化、刪除零件，同時建議不要合併零件。此外，STL一般應用於特殊形狀，如生物骨骼結構，格柵結構，拓撲優化形狀等。SimSolid不會直接導入CAD曲面或實體幾何體，而是在導入模型過程中使用更有效的小平面幾何替代。
由於SimSolid是根據表面曲率來確定零件面結構，因而使用STL模型可能會導致某些倒圓角區域特徵不能識別或者缺失。因此，建議使用CAD軟體自身格式的CAD幾何模型，而非STL格式模型。

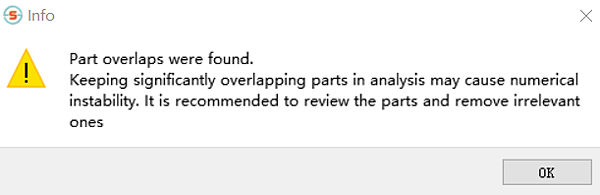

導入幾何體之後，SimSolid會對模型進行檢查，如果發現了零件直接拿有重疊，會出現如下的提示：
同時出現重疊問題的零部件會被列舉並高亮顯示：
此處可以點擊close暫時關閉，可稍後在連接關係中處理。
基本操作：
滑鼠左鍵=旋轉
滑鼠右鍵=平移
中建滾輪=縮放
不習慣怎麼辦？點擊setting → mouse setting 設置不同滑鼠使用習慣。

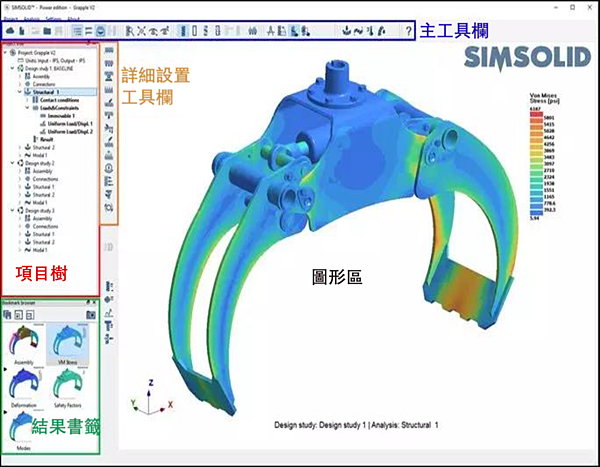

在主工具列中，下面這些功能用來以不同的方式查看模型：
|
|
框選局部放大 |
|
|
配合窗口大小显示整个模型 |
|
|
標準視圖（前後左右上下） |
|
|
自訂視圖 |
|
|
自訂角度旋轉 |
|
|
不透明實體顯示 |
|
|
框線顯示 |
|
|
隨機顏色顯示 |
|
|
半透明顯示 |
|
|
切面顯示 |
|
|
半透明/實體顯示隱藏部件 |
|
|
顯示載荷 |
選擇零部件
左鍵按一下選擇單個零件，被選擇的零件變成黃色。
按住Ctrl，左鍵按一下選擇多個零件，被選擇的零件變成黃色。
框選：按住左鍵，從左上到右下拉出方框，局部在框內的零件都會被選中；從右下到左上拉出方框，只有完全在框內的零件會被選中。
選擇好了要操作的零件，點擊右鍵，就可以對其進行隱藏、刪除、放大、賦予顏色、查看批註等操作。
同樣在介面左側的專案樹裡面，也可以點擊選擇各個零部件：展開Assembly即可
|
|
專案樹旁邊的按鈕，用來給零部件賦予材料，默認材料庫裡面大多常見材料參數已經設置好了。 |

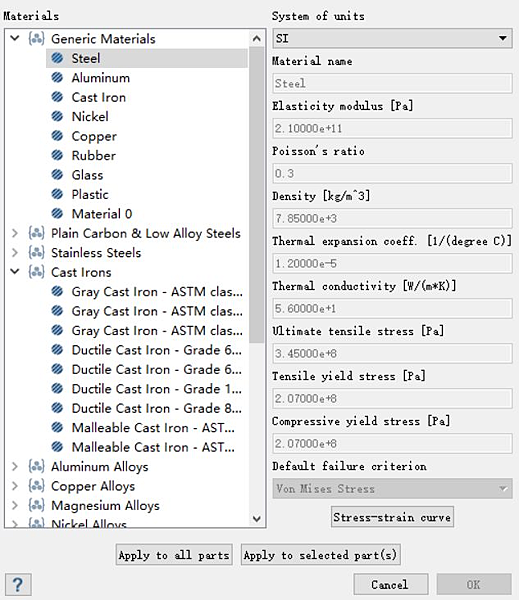

若要自訂材料，工具列選擇Settings → Material database，可以導入、新建材料庫，或者點擊Edit current ，在自帶的材料庫中添加材料、修改已有材料屬性或者通過csv導入材料。
在某個材料上點擊右鍵即可實現修改、複製、刪除等操作；在一個組的名稱上點右鍵，可以在這個組中添加新的材料。
“Stress-strain curve” 允許使用者自訂非線性材料的屬性，具體非線性的應用實例將在之後的【SimSolid訣竅】裡奉上。
模型導入成功，那就要準備做個工況算算，看看結果怎樣，是騾子是馬拉出來遛遛~~好馬配好鞍，遛馬前要根據馬兒的體型選合適的馬具。
類似的，計算求解之前也要根據模型設置適當的參數。傳統有限元解法通過抽取中面、幾何簡化、選擇不同類型網格以及控制網格尺寸和品質；求解器也有很多參數設定、指定求解方法、設定求解容差等，以此來對求解問題做到最佳匹配。
在SimSolid裡面，求解過程不進行網格劃，是直接對幾何體進行特徵識別與評估，然後創建方程，求解，再進行誤差分析。因此SimSolid在求解前要進行針對幾何模型和求解精度的設定。

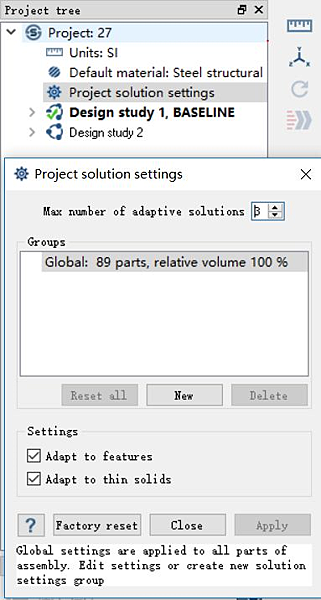

在Project Tree裡面按兩下打開Project Solution Settings顯示如下對話方塊：
Max number of adaptive solutions：用來設置求解精度，預設是3，數位越大精度越高，方程數量越多，因此求解時間就越長。一般數字每增加1，方程數量*2，求解時間在1.5-2倍之間。
Settings：有兩個選項，可根據模型特點選擇是否勾選：
Adapt to features
適用於結構細節比較多的模型。
Adapt to thin solids
適用於薄壁件。
導入幾何模型 Pullup_bar.step，如果有彈窗提示暫且關閉；這是一個健身器械，擁有多個拉杆做引體向上。
在Assembly裡面看看這個模型所包含的零部件，共33個，之後點擊右側給所有零件賦予材料steel。
創建連接關係。
SimSolid支援一鍵自動創建全部連接，在Project Tree點擊Connections，然後點擊下方的圖示，可自動創建連接。

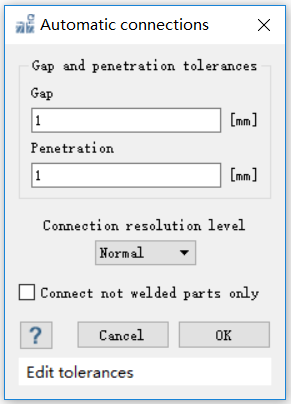

此操作可賦予狹縫Gap和重合Penetration分別1毫米的識別閾值，之後點擊OK即可一鍵創建雖有零件之間的連接關係。更多連接與接觸類型設置也會在後期的【SimSolid訣竅】裡出現。
創建分析工況：線性靜力分析（在工具列中選擇Structural Linear）。
施加約束。

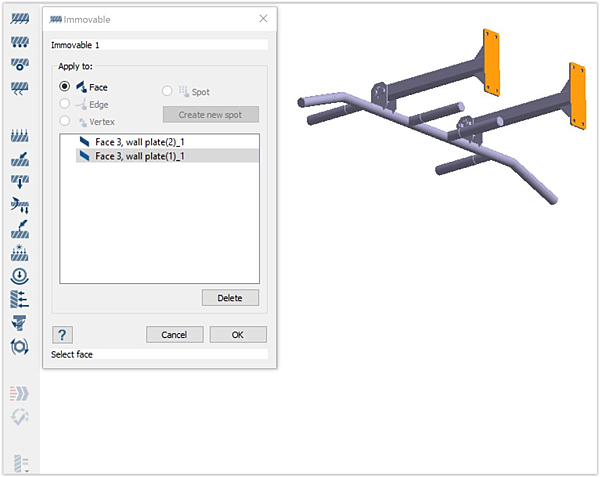

在詳細設置工具列裡麵點擊第一個圖示設置約束，如下圖所示，點擊有螺絲孔的兩個平面即可添加到list中，點擊OK完成約束施加。
施加力。

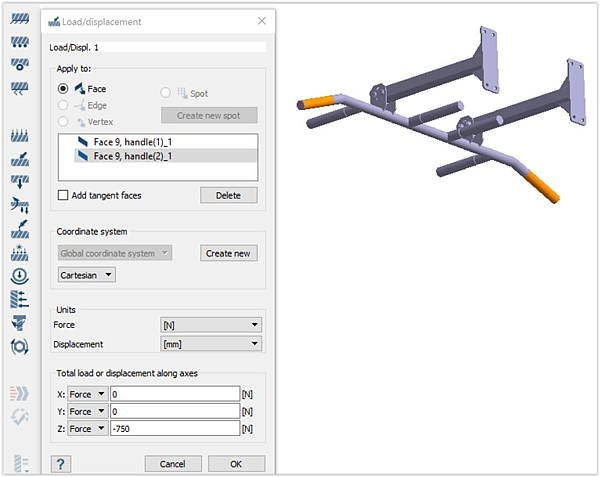

如圖所示，點擊Force/Displacement圖示，之後類似地，點擊兩側的手柄，選中作為施加力的位置。然後定義裡的大小，此處施加-Z方向750N的力（一個成人的重力）。
提交計算。
|
點擊開始計算。大概十幾秒之後進度條走完，Project Tree最下面顯示Result，計算完成。 |

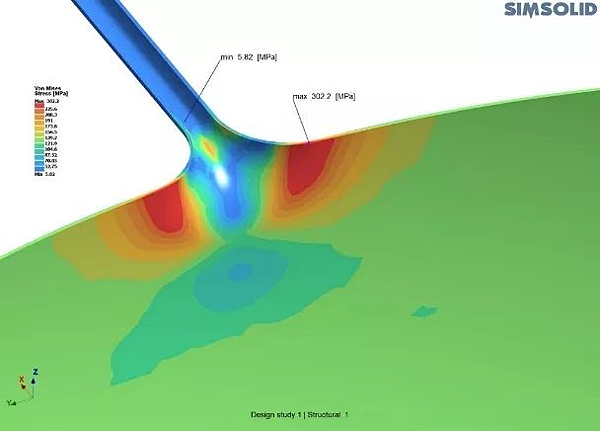

查看結果。
 |
點擊Project Tree右側工具列中的此按鈕，選擇想要查看的結果類型。 |

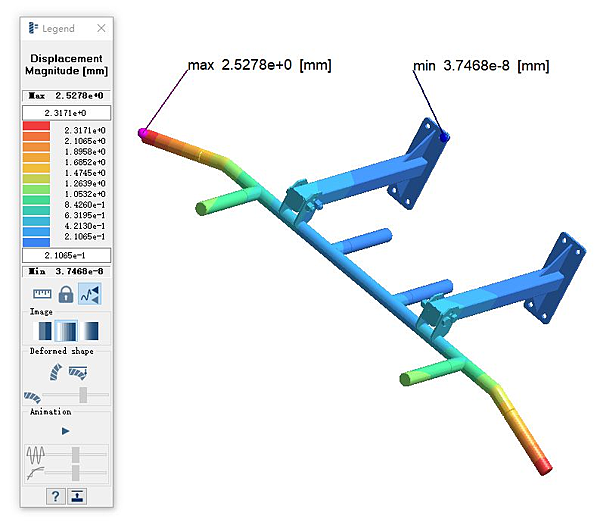

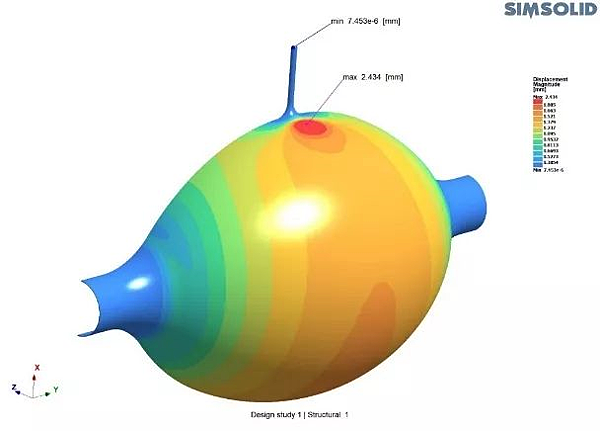

例如我們查看位移：
|
|
點擊顯示最大最小值 |
|
|
設置放大比例 |
|
|
播放形變動畫 |
|
在書簽區點擊右示圖示，以將此結果視圖加入書簽欄。加入後在視圖上點擊右鍵即可對此結果進行保存（匯出為視頻或者圖片）、刪除、編輯等操作。 |
小結：
通過這個簡單的靜力學分析，大家就可以發現SimSolid的操作是如此簡單高效。這個模型包含了33個零部件，共70個接觸。如果使用傳統有限元分析，要逐一進行網格劃分，定義接觸，工作內容重複，工作量很大，並且需要一定的有限元經驗。
做完了靜態分析，下面就做一個動態分析，我們就從模態分析入手。
導入文件 Crankshaft.step，可以看到汽車發動機上的曲軸。
材料賦予，在Project Tree 中點擊Assembly之後右側詳細設置欄第一個按鍵即為材料選擇。

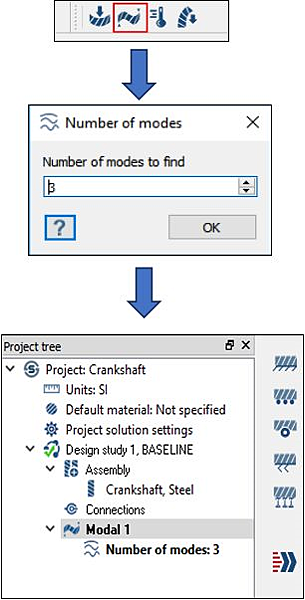

選擇分析類型：Analysis Modal，之後設置模態求解數量。完成設置後點擊運行。
查看結果。
|
點擊Project Tree右側工具列中的此按鈕，查看結果：Displacement magnitude。 |
|
在彈出的Frequency窗口中點擊想要查看的模態頻率。點擊相應按鈕查看形變位移，也可點擊播放動畫。 |
小結：
此處由於模型沒有任何約束因此模態分析的前六個是剛體模態。當然也可以根據實際情況施加約束，求解流程是相同的。對於複雜零件，可以適當增加solution pass數量以提高求解精度。具體精度對比分析將在下一期詳解。
