關注“無網格模擬技術”的朋友應該對SimSolid並不陌生,2018年年底開始,我們陸續推出了SimSolid系列活動,技術直播、案例徵集、線下培訓等,SimSolid得到了廣大工程師們的熱情關注,我們也收到了很多的回饋與諮詢。
為了滿足大家高漲的學習和探究熱情,
我們從本期開始增加一個全新專題👀
《SimSolid小訣竅》
Are you ready?
讓我們進入第一期《SimSolid寶藏在這裡》吧~
我們挑選了呼聲較高的部分網友提問,
並由老師為大家解答💚
熱心觀眾甲
SimSolid究竟有什麼特別的?
老師
Altair SimSolid是專為設計工程師開發的結構分析軟體且極具創新性。它消除了傳統 FEA 中最耗時和最專業的兩項龐大任務——幾何結構簡化和網格劃分,是一場模擬變革。
簡而言之,就是不用做幾何簡化,不用畫網格,複雜裝配體數量沒有上限,真實三維模型直接導入,但是需要三維模型具有比較好的幾何準確性哦,再設定載荷邊界即可計算(分析類型參看提問3)。
老師
熱心觀眾乙
不用畫網格?(震驚臉)那它的支撐理論是什麼?

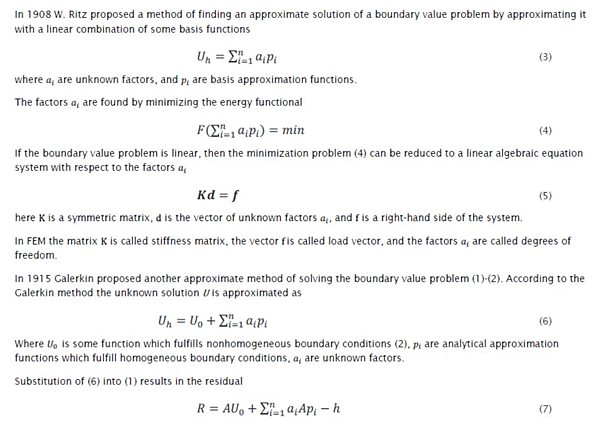

SimSolid 是一款結構分析求解器,是基於有限元演算法的擴展演算法,無需使用傳統有限元演算法的特定形狀的單元網格。
在SimSolid中,離散單元可以是單個部件,有限元形函數(插值函數)可以是任意階數的多項式函數,並且可以隨著計算過程自動調整階數或者使用非多項式的特殊函數,以提高計算精度。
求解精度控制基於局部能量密度改變和邊界條件的誤差,適用於局部與全域,適用於複雜零件或者大型裝配體。
老師
熱心觀眾丙
SimSolid能做哪些分析呢?
目前SimSolid最新版本v2019.1.0.35中支持以下分析類型:
1. 線性靜力學
2. 非線性靜力學
a) 接觸非線性
b) 材料非線性
c) 幾何非線性
3. 動力學分析
a) 模態分析
b) 頻響分析
c) 隨機振動
d) 瞬態動力學
4. 熱分析、熱固耦合分析
老師
熱心觀眾丁
分析類型還挺全的啊,那SimSolid精度怎麼樣啊,有案例不?
熱心觀眾戊
不用抽中面,不用畫網格,好心動~但是這個軟體可靠嗎?
王婆賣瓜不能只是自己誇,讓我們多方位多視角來看看SimSolid的精度是否可靠。
老師
1.與理論解/經驗解的對比

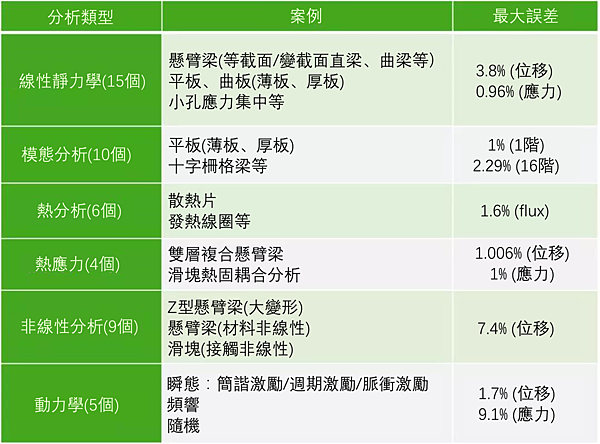

我們的開發團隊針對經典的分析類型,結合眾多案例(如下表)對SimSolid位移、應力等誤差進行了理論解/經驗解與SimSolid模擬結果的對比。
下拉右側滑塊查看“小孔應力集中算例”
2.無網格技術結構模擬競賽的案例分享

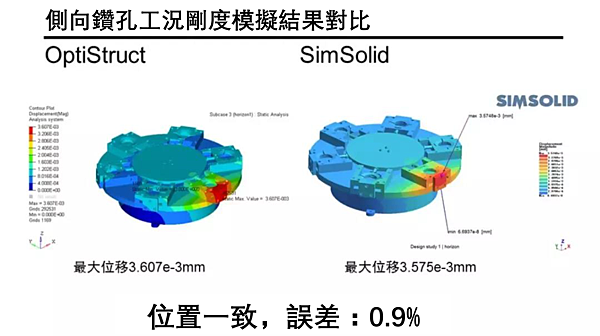

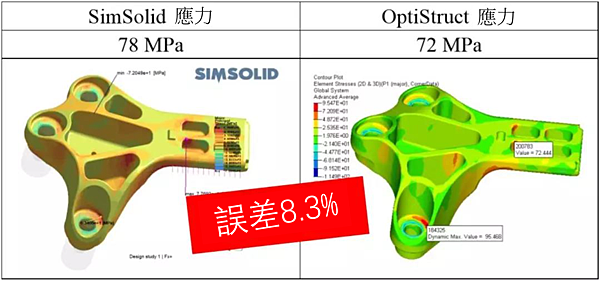

在上周剛剛落幕的“無網格技術結構模擬競賽”中,很多用戶使用SimSolid與傳統FEA工具進行了結果對比。
結果表明,相較傳統FEA軟體,在相同的硬體設定和計算精度條件下,SimSolid節約了大量的前處理時間,計算時間也極大縮短; 並且SimSolid 可以很大程度上避免傳統有限元軟體因分析經驗不足所導致的計算結果存在較大差異的問題。
知道大家最最關心模擬結果的精確度,我們還會在後面的幾期內容中專門與大家探究關於SimSolid精度的問題,敬請期待吧!
小汰
熱心觀眾己
看起來不錯耶,我想試用的話要怎麼申請呢?
請點擊下方按鈕填寫相關資訊既可申請免費試用:
(申請過程中如需協助請發郵件至 info@altair.com.tw)
老師
當然還有我們的《SimSolid小訣竅》
老師
本期內容到這兒就結束啦,如果您對SimSolid還有什麼想瞭解的,歡迎給我們留言哦~
