通過前面兩期圖文並茂的詳細介紹，大家已經能在SimSolid中將模型“盤”起來了吧，這一期我們繼續進階學習SimSolid!
專題第三期，我們主要是給大家介紹SimSolid中的接觸。
|
1 |
傳說SimSolid能秒速處理大型複雜裝配模型，怎麼做到的？ |
|
2 |
建模技術變革呀，那自動創建的接觸都對嗎？還可以再調整嗎？ |
Q1
傳說SimSolid能秒速處理大型複雜裝配模型，怎麼做到的？
SimSolid是一款基於有限元演算法擴展演算法的結構求解器(具體理論參考第一期)，能進行快速的模型驗證。與傳統有限元軟體不同，它採用無需簡化的精確的幾何模型開始建模，變革的第一點是不需要進行網格劃分，變革的第二點是能自動識別並批量創建連接。SimSolid中只最多三步，便可批量創建連接，具體操作如下⬇
Step 1
導入幾何

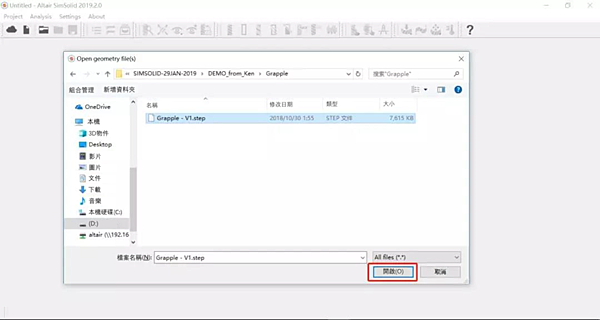

點擊主菜單 Project>Import from file >選中幾何檔>打開。
Step 2
處理提示的穿透資訊

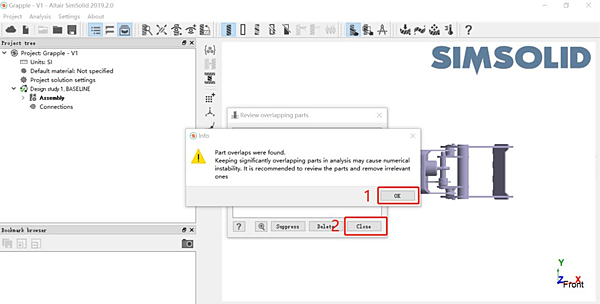

依次點擊OK> Close，表示接受穿透。若不接受，需返回CAD軟體中調整；若無大的穿透，軟體會直接跳出下步中的Automatic conditions對話方塊。
Step 3
自動創建接觸

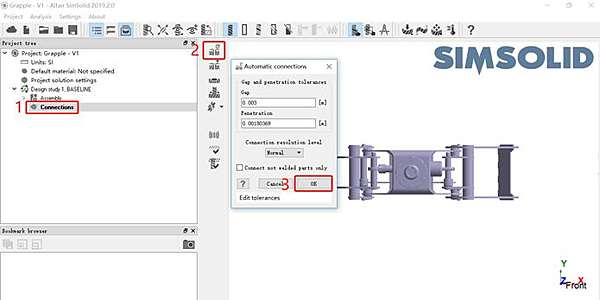

依次點擊模型樹中的Connections>工具條Automatic connections >OK，表示接受推薦設置並創建接觸。3秒後，SimSolid將自動創建所有連接，共217處。
最多三步就自動創建了整個裝配體中的連接，神奇吧~

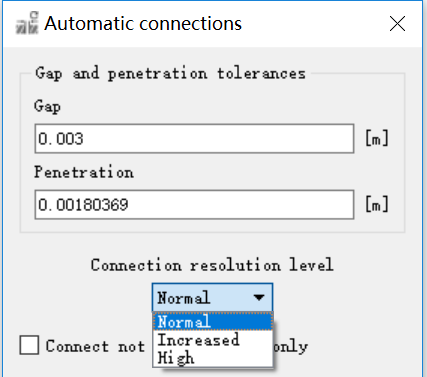

不需要像傳統有限元法那樣，逐個建接觸面並賦予接觸屬性，也不用費心處理穿透與間隙。是不是很easy呀？但是！需要注意步驟3中Automatic connections視窗中的3個選項設置。下邊詳細介紹一下⬇
-
Gap and penetration tolerances ：這是將要使用的搜索距離。 最佳做法是將盡可能小的值，但需要仍然可以找到連接。
-
Connection resolution level (Normal, Increased, High) ：設置連接搜索演算法的精度。 在正常情況下不會有問題，一般對於非常薄、很長的結構，才需要提升解析度。
-

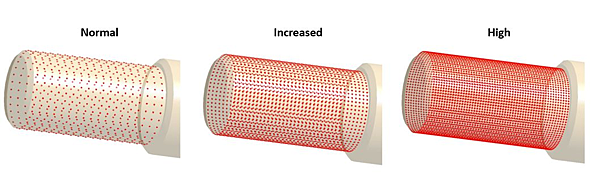

Connection resolution level默認為Normal，Increased是正常的4倍解析度；High是正常的16倍解析度。連接解析度通過圖示密度視覺化，High需謹慎使用，會減慢執行時間。
Q2
建模技術變革呀，那自動創建的接觸類型都對嗎？還可以再調整嗎？
分分秒秒就創建了成百上千處連接，驚喜之餘又有點小擔心，到底對不對呢？
要判斷自動創建的連接是否正確，具體看兩點：1）連接位置是否正確，即連接沒有多餘也沒有缺少；2）連接接觸類型是否與實際相符。
若所建立的連接不正確，SimSolid也支持手動創建和再調整。
1
判斷連接位置是否正確
通過查看已創建的連接，即可判斷連接位於哪兩個部件間。下面介紹兩種查看已創建連接的方法：
-

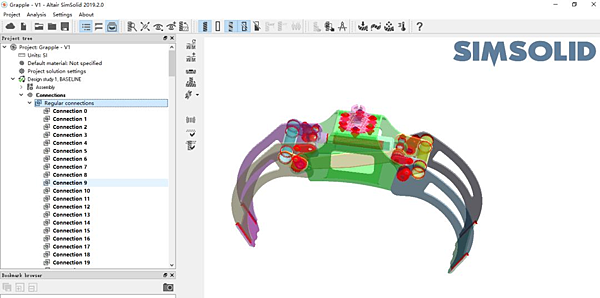

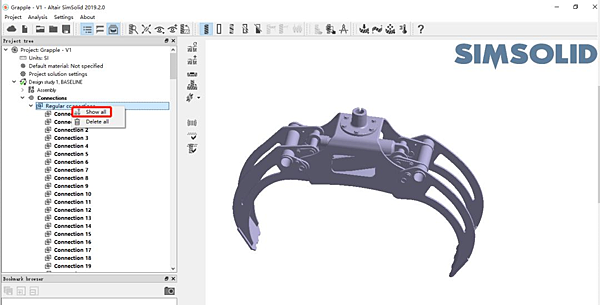

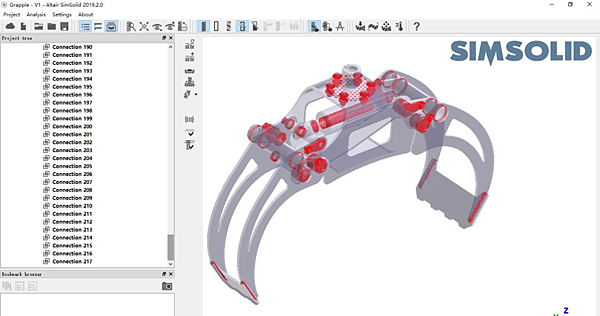

查看所有連接：在模型樹區域，選中Regular connections右鍵>show all，模型中所有連接顯示如下圖。
-

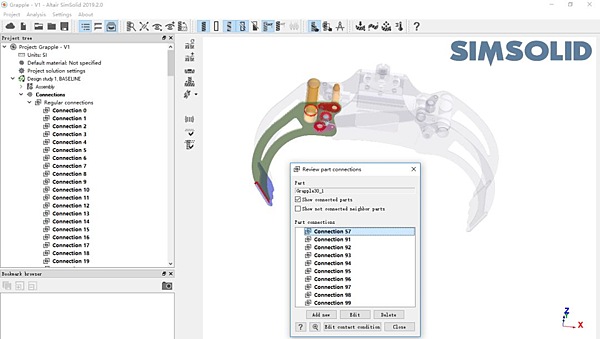

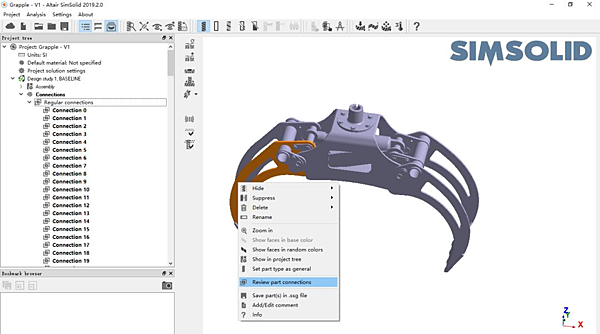

查看指定部件的連接：在圖形區，選中指定部件，點擊右鍵>Review part connections，所有與該部件相關的連接全部顯示，如下圖紅色部位。
通過這兩種方法，是不是很直觀就能判斷連接有沒有多或少了。
2
去除或增加連接
如果一眼看出連接多餘了，刪除有兩種方法。
-

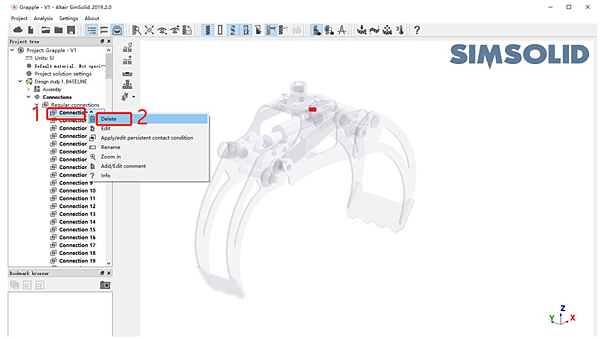

在模型樹Connections>Regular connections下選中指定連接，右鍵刪除
-

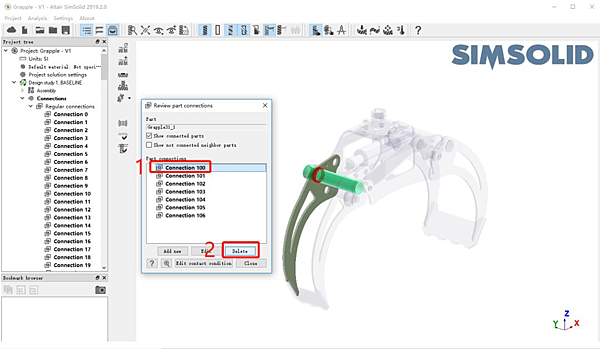

在Review part connections時，選中指定接觸，刪除。

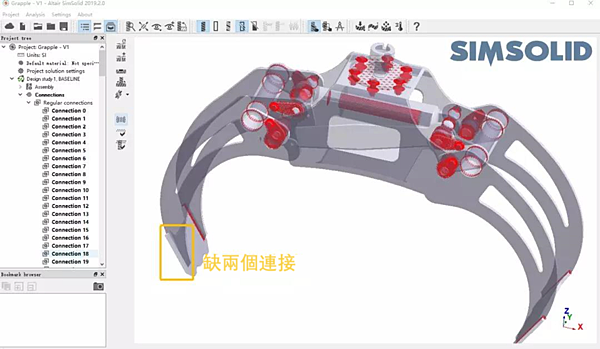

如果查看所有連接時，如下圖有連接沒有自動創建出來
手動添加方法如下：

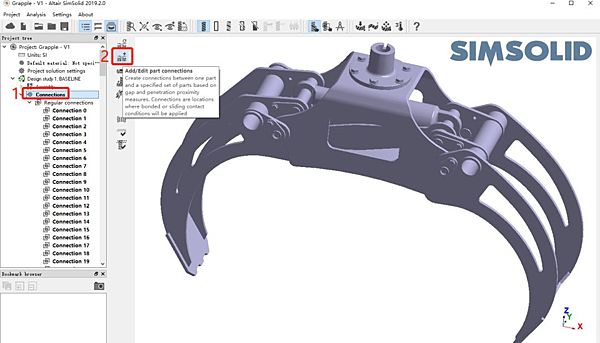

Step1:依次點擊Connections>工具條（如下圖示）

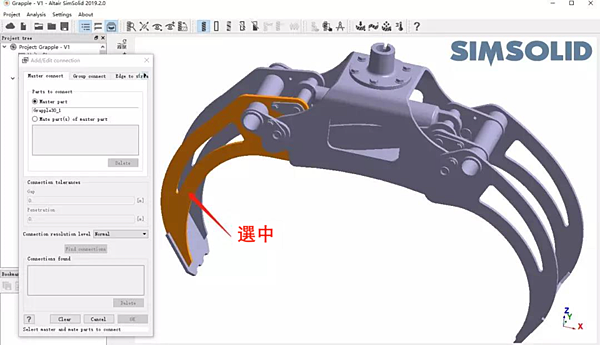

Step2:軟體跳出Add/Edit connection對話方塊>Master connect頁面,在圖形區選中連接部件，即為連接中的Master part。
Step3:切換圓形按鈕至Mate part(s) of master part,然後選中被連接件，接受推薦的間隙、穿透與解析度設置，點擊Find connections。

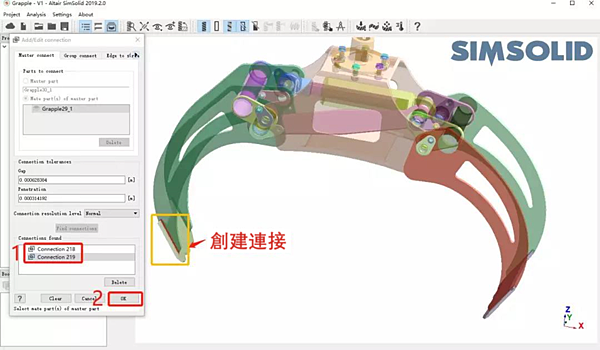

Step4:Connections found下，羅列了搜索到的連接，逐個點擊查看，確認無誤，點擊OK。

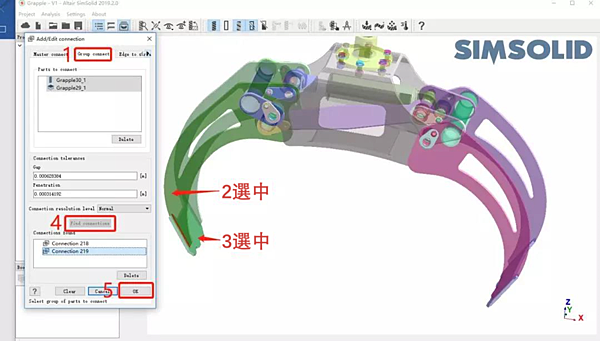

另一種方法是在上述Step2中，切換到Group connect，選中2個以上連接件，接受間隙、穿透、解析度設置，點擊Find Connections，同樣查看搜索到的連接，點擊OK創建。
Step 3
判斷接觸類型是否正確
為判定連接的接觸類型是否正確，我們先來圖文結合學習下SimSolid中的接觸類型吧~
SimSolid支援的四種接觸類型

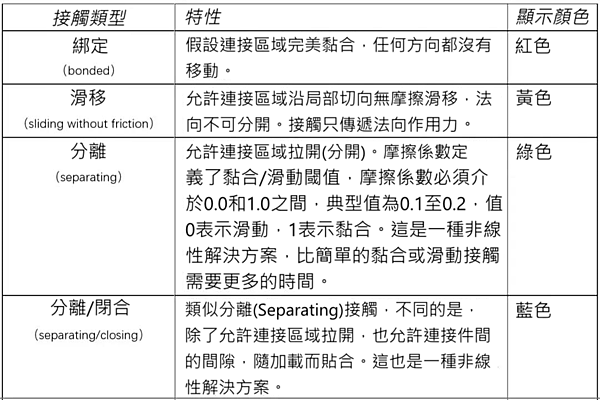

SimSolid支援四種接觸類型，其特性清單如下，顯示顏色是指在Contact conditions下查看時的顏色。
只看列表，理解很模糊呀，下邊來兩個接觸類型比對實例吧，讓你記得住、分得清。
接觸類型比對實例1
建立模型如下⬇

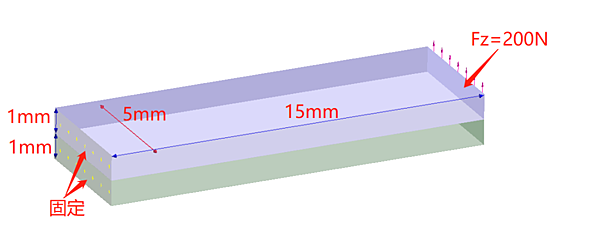

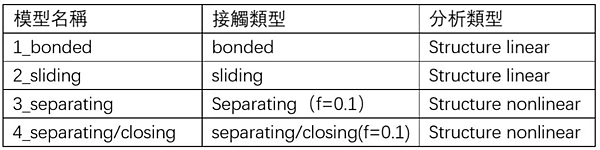

圖中為兩塊鋼板（E=210Gpa，μ=0.3），左端全固定，只在上方鋼板的右端面作用向上合力Fz=200N，上下鋼板間建立一個接觸。改變接觸類型，建立下表中4個模型。
計算得到4個模型位移雲圖動畫如下⬇
由上述動畫可知：
1） 模型1_bonded（左上）中，接觸類型為banded，兩塊鋼板完全綁定，無相對運動，共同向上變形。
2） 模型2_sliding（右上）中，接觸類型為sliding，切向有相互滑動，法向不分離共同向上變形。
3） 模型3_separating（左下）中，接觸類型為separating，上鋼板向上拉開，下鋼板不動。
4） 模型4_separating/closing（右下）中，接觸類型為separating/closing，對於該模型，其位元移動畫與接觸類型為sliding時無差異。
接觸類型比對實例2
實例1中應用 separating與separating/closing接觸時，差異並不明顯。因此，我們將上述模型做些調整，以凸顯差異。

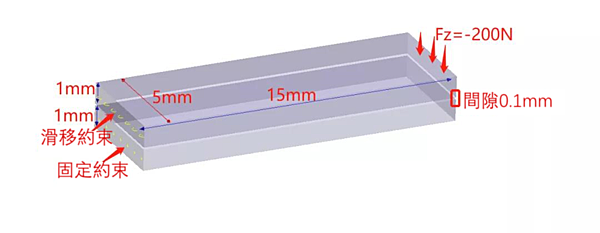

建立模型如下⬇
幾何尺寸同上述模型，上下鋼板間增加0.1mm幾何間隙，上鋼板左端面滑移約束，下鋼板左端面固定約束，只在上鋼板右端面作用向下合力Fz=-200N，上下鋼板間建立一個接觸。改變接觸類型，建立下表中2個模型。
計算得到2個模型位移雲圖動畫如下⬇
由動畫可知：
1） 模型5_separating（左）中，接觸類型為separating，上下鋼板的間隙維持0.1mm不變，最大位移為1.2085mm。
2） 模型6_separating/closing（右）中，接觸類型為separating/closing，上下鋼板的間隙隨載入而閉合，最大位移為1.312mm。
應用separating/closing接觸時，接觸間隙可以閉合，因此模型6_separating/closing的最大位移比模型5_separating大了約1個間隙值大小。

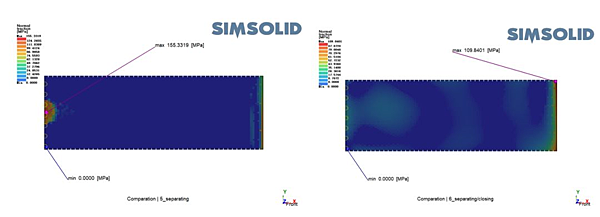

進一步查看接觸應力雲圖，可知接觸應力更加不同，因此需區分使用。
4
調整接觸類型
掌握了四種接觸的用法啦，若自動創建的接觸類型不對，通常建議在創建了分析類型後更改，如下：

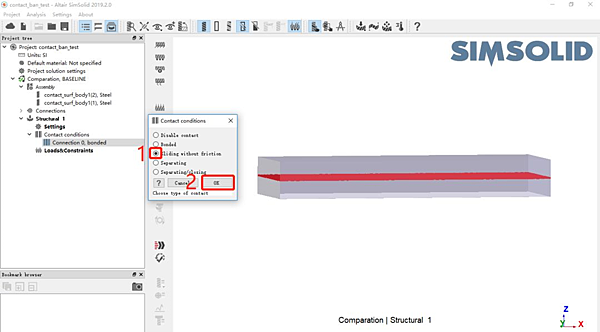

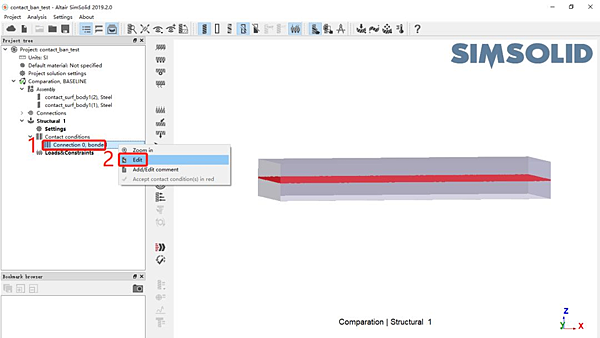

Step1:在模型樹 Structural 1>Contact conditions選中需要更改的接觸，該接觸會在圖形區以當前接觸顏色顯示，右鍵選擇Edit。
Step2:在跳出的Contact conditions窗口，選更改後的接觸類型，點擊OK。

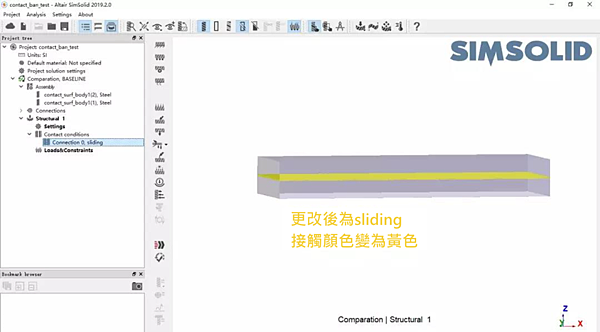

更改完成，接觸顏色也會對應改變，如下圖⬇
更改接觸時，需注意但凡存在separating與separating/closing接觸類型，分析類型應設置為包含接觸非線性。
這一期的接觸小課堂到這裡就結束啦，回顧一下，bonded為綁定連接，線性分析中應用最廣泛；sliding 為無摩擦滑移，通常用於螺栓與螺栓孔間；separating為非線性接觸類型，separating與separating/closing的差異在接觸件間存在間隙時可以體現。
下一期將會詳細介紹螺栓接觸與預緊，並與傳統有限元工具進行對比。螺栓雖小，但用得不少哦，敬請期待！
