內容提要
產品開發過程中，結構調整速度非常快，比如調整圓孔的位置，增加加強筋，某個零件拓撲優化後完全變樣，甚至產品框架結構都發生了顯著調整。結構設計工程師可能只用很短時間就能完成CAD建模，但CAE工程師可能需要一星期甚至更長的時間，很難跟上結構變更的節奏。
SimLab是集前後處理和求解器於一體的CAE仿真平台，不但網格劃分效率高，在產品迭代過程中，也能快速更新有限元模型，跟上結構設計改變的節奏。下面我們一起來看看，在產品迭代過程中，如何使用SimLab快速建模吧。
注意：本期內容基於SimLab2022版撰寫，舊版本界面可能不完全一樣，可使用CTRL+F激活右上角搜索框，輸入名稱搜索相應工具。
01
移動圓孔位置
如果CAD模型中某個圓孔面或圓柱面移動了位置，可以使用SimLab > Geometry > Body > Feature > Morph Features > Translate工具，直接移動實體或殼網格中的圓孔面即可，移動時請勾選Local re-mesh選項。
調整圓孔面位置
調整圓柱面位置
移動特徵工具，還能移動特徵筋的位置；
移動筋位置
Transform工具面板還支持旋轉特徵、調整薄殼結構厚度和調整圓柱面半徑，歡迎大家探索新用法。
02
替換面
產品迭代過程中，可能會在產品上增加加強筋，以提高局部剛度。假設上一版本的實體網格模型已經做好，如果快速將新的筋添加到CAE模型上呢？此時可使用SimLab > Geometry > Face > 右側下拉菜單> Replace工具。

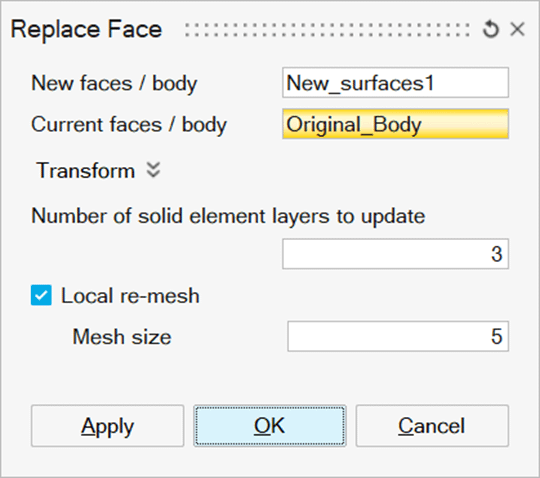

將新CAD模型和能正常分析的模型同時導入SimLab，先單獨劃分加強筋的面網格並設置為工具面板中的New Body, Current faces 欄選擇舊的實體或殼網格Body, 勾選Local re-mesh，即可自動將加強筋與原模型融合，生成殼或實體網格。
替換面
詳細操作請參考小視頻：
03
替換零件
如果單個零件發生顯著變化，使用替換面工具已經無法滿足要求，此時需要對單個零件進行替換。SimLab > Analysis > Tools > Replace Bodies 工具可自動實現新舊零件替換，並且替換後材料、屬性、約束、載荷、RBE單元等會自動更新，無需手動調整。
替換零件
準備好可直接分析的SimLab 模型，導入並劃分好新零件的實體網格，打開Replace Bodies 工具，選擇新舊零件，點擊中間的轉換按鈕，即可完成零件替換。
將新的Body 直接拖拽到原模型對應的Model 中，直接替換，不需要打開Replace Bodies 面板。
04
模板
對於同一類型產品，比如變速箱，A型號和B型號分析類型完全一樣，材料、屬性、約束載荷、分析步設置參數等設置除數值大小外，幾乎沒有區別。SimLab提供材料庫、分析步模板來提高建模效率。
材料庫工具可保存材料參數，其他模型可直接從庫中引用，無需重新輸入材料參數，提高效率的同時也能避免手動輸入出錯。詳細介紹請參考文章《SimLab技巧：玩轉材料庫》
插播一段：分析步模板基於求解類型，SimLab目前支持基於OptiStruct求解器結構線性、非線性靜力學、模態、頻響、隨機振動、瞬態分析、熱分析、熱應力分析；基於Radioss求解器的衝擊跌落仿真；基於Abaqus求解器的構線性、非線性靜力學、模態、頻響、熱分析以及熱應力分析。另外，還支持基於AcuSolve和nanoFluidX做流體分析。
分析步模板工具可將已設置好的約束、載荷以及分析步設置通過File > export > Specifications > Solutions > Template導出為模板；下一版本產品結構設計完成後，完成網格劃分、材料屬性設置後，可直接通過File > Import > Specifications > 導入模板，約束載荷等參數自動導入，只需修改載荷數值大小以及關聯約束載荷位置即可。
詳細操作說參考小視頻：
