Altair SimSolid™是一款面向超大規模結構的無網格法分析軟體。與傳統FEA相比，它無需簡化幾何模型，無需劃分網格，並且能够在幾分鐘內完成分析計算。
SimSoild計算引擎是對外部近似理論的突破性擴展。因此，SimSolid可以在普通電腦上幾分鐘內完成複雜零件和大型裝配體的分析計算。
- SimSolid中任意幾何形狀都可以用作“有限元”的自由度；
- 幾何體中需特別關注的區域的近似基函數可以是任意階數的多項式或者其它特殊函數，與具體幾何體的形狀無關。
SimSolid不使用傳統FEA中固有的逐點自由度(DOF)，SimSolid的DOF是與模型的體積、面積、線雲和點陣等幾何形式相關的函數。
SimSolid能夠處理常見的幾何缺陷，以及零部件間的間隙、穿透和不規則接觸等。
SimSolid使用多次自我調整分析來控制分析結果的準確性，可以在全域或局部定義這種適應性控制。該方法經過官方驗證，極其快速有效。它能極大提高計算效率，而無需佔用大量的記憶體，在普通的個人電腦上就能快速分析複雜模型/裝配體的力學性能。
當我們為生成產品而訂購大量原材料時，每一磅重量都開始變得重要。為了節省成本與原材料，我們花了很多時間來優化產品。 從長遠來看，應用SimSolid進行快速校驗分析優化可以幫助我們節約大量成本。
— Serapid工程經理
Bob Adams
無需簡化幾何和劃分網格
SimSolid的獨特技術完全消除了幾何簡化和網格劃分這兩個傳統FEA分析中最耗時、專業性要求極高且極易出錯的過程。
使超複雜零件和超大型裝配體的分析變得可能
SimSolid能夠對一般使用傳統有限元方法無法分析的超複雜零件和超大型裝配體進行快速分析。 對於具有間隙，穿透和不規則接觸表面的結構都能實現快速分析。
在幾秒到幾分鐘內完成分析
SimSolid計算速度極快。通常的幾何模型在個人電腦上幾十秒內即可完成計算。使用SimSolid的快速分析功能，可以快速對比多種設計方案。此外，SimSolid可以為特定零件指定更高精度要求，從而提高局部應力或者位移結果的精度。

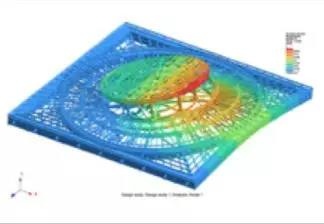

SimSolid能快速分析複雜模型性能，從而在設計初期就能對不同設計方案進行對比。

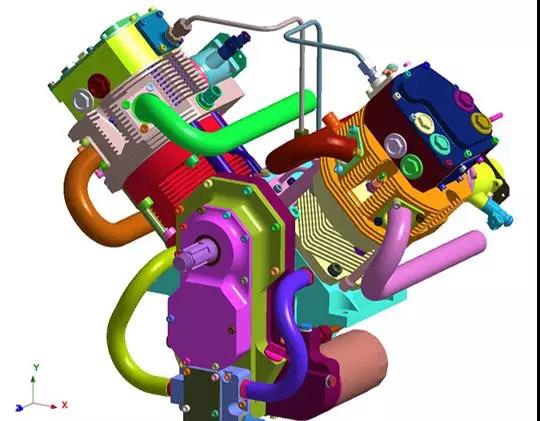

上圖中的大型裝配體有5200個零件（模型包括大量螺栓和板之間的接觸）。在普通的有限元程式中根本無法計算，但在SimSolid中只需幾分鐘即可完成非線性分析。
分析類型*
支援的模擬類型：線性靜力學、模態、非線性靜力學（材料和幾何）、熱力學、熱固耦合分析、線性動力學（瞬態，頻率回應分析和隨機振動分析）。
聯接和邊界條件
- 裝配連接：
智慧識別連接類型：綁定、滑移、帶摩擦的可分離接觸、螺栓連接、點焊和鐳射焊接、角焊/縫焊、虛擬連接器；
- 載荷和約束條件BC：
固定約束、滑移約束、鉸鏈約束、強制位移、集中力、壓力、重力、熱載荷、慣性釋放、螺栓預緊、動態載荷、靜水載荷、軸承載荷和遠端力。
材料屬性
- 各向同性；
- 不可壓縮性；
- 分段線性應力-應變曲線的彈塑性；
- 剛性體；
- 用戶自訂。
支援的CAD格式
- 可直接從雲端獲取CAD檔；
- STL；
- 主流CAD系統的CAD格式：CATIA、NX、Creo、SOLIDWORKS、Inventor和SolidEdge；
- 常見中性格式：STEP、ACIS和Parasolid等。
後處理結果類型
- 位移、應力和應變雲圖；
- 變形動畫；
- 最大/最小值標籤；
- 查詢特定點的結果；
- XY曲線圖；
- 接觸反力；
- 螺栓/螺母內力；
- 點焊內力；
- 共振頻率和模態振型；
- 模態參與因數；
- 安全因數。
報告
- 記錄圖形顯示設定，零件可見性和結果相關聯的縮略圖和標題；
- 同步模型和結果顯示；
- 匯出全解析度結果圖像。
認識了SimSolid的強大功能，
想不想跟著Altair工程師一同探索
無網格超大模型極速仿真的奥秘？
2018年12月17日
《變革性CAE軟體SimSolid中文首發直播》
掃描右側QR Code報名參加SimSolid系列滑動 ➡
（現在就參照下方軟體試用流程，免費下載試用吧）
軟體下載流程：
1、點擊此處填寫相關訊息，提交即可看到“Request a Free Trail”按钮，點擊下載並安裝SimSolid軟體;
2、每周二“AltairChina”會統一為新申請用戶發放軟體使用license郵件，請務必完整填寫所使用機器的網卡資料，每台機器只能下載試用一次，有效期為60天。
（如果在下載使用過程中有任何問題，請發郵件至info@altair.com.tw 或致电02-2731-6662諮詢。 ）
